AC-DC電源的基礎知識(6)-正激式

2020-09-14

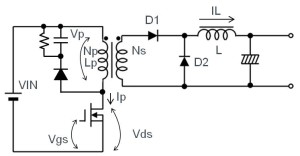

正激式電源模塊電路圖和工作原理

正激式是構造較簡單,容易控制,非常普遍的方式之一。其特征是輸出功率比反激式大,但必須加裝電感和續流二極管(轉流二極管D2)。和反激式相同,能利用光耦合器隔離二次側的反饋,形成絕緣電源模塊。



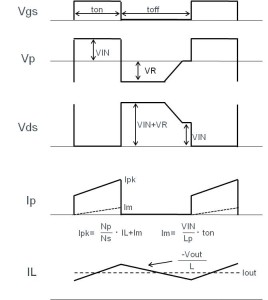

工作模式如下。MOSFETON時,二極管D1ON,經由電感供給電流至負載端。MOSFETOFF時,蓄積在電感的電能經由二極管D2供給電流至負載端。各部的波形如下圖所示。



正激式只會單向激磁變壓器,在晶體管為OFF時,必須釋放(復位)蓄積在變壓器的電能。也因此必須裝上復位(緩沖)電路,圖中位于變壓器一次側的RCD。復位電路一般是由電阻/電容器/二極管組成,但基本上仍會損耗電能,因此變壓器的利用效率也不算高。而在啟動復位后,會施加DC輸入電壓1.52倍的電壓至開關用晶體管上,圖中VpVds的波形VR。最近能量,損耗和Vds,該電壓經由緩沖的電阻和電容器轉換??梢?span>結合主動箝位電路,通過再生必須復位的電能,減輕損耗和Vds。



降壓時因一次側電流少,停留在線圈的電能也沒那么大,只是一但用在升壓上,一次側的電流就會變大,停留在線圈的能量將是電流的二倍,而因?yàn)閺?fù)位電路所損耗的電能也會跟著變大。因此,本電路雖然可以用在降壓上,但卻幾乎不會用來升壓。AC-DC電源模塊主要采用開關方式,雖然能夠使用變壓器方式,但和反激方式一樣,限用于必須絕緣等。



反激式應用更廣范是因?yàn)槲覀內粘P枰?00w以下的電源比較多,它們兩個工作原理就是一個通過儲能再通過變比進行變壓的,一個是直接通過變比進行變壓的。正激初級繞組同名端都是正極所以叫正激,反激一個在正,一個在負所以叫反激。反激式可做小功率,成本低,調試相對簡單些,所以在小功率AC-DC電源模塊中常用。主變壓器方面, 正激式需增加消磁繞組,當然也有的用增加兩個二極管在主繞組進行消磁,無論如何正激式電源模塊必須增加消磁回路。
