新聞資訊

/

行業新聞

ACDC電源基礎知識(2)-變壓器方式

2020-07-25

變壓器是用作ACDC轉換電源模塊最常用方法之一,在此以輸入電壓100VAC為例子,通過變壓器將100VAC降壓(變壓)至可獲得所需DC電壓的AC電壓值。這一部分稱為AC轉換,利用調整變壓器一次側和二次側的線圈,來設定變壓值(發生在變壓器二次側的降壓值)。下圖為采用變壓器方式的原理圖。

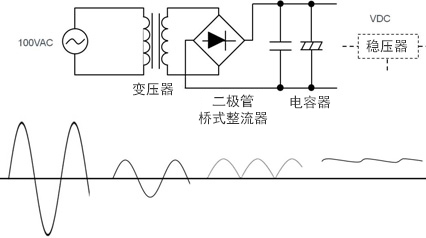

 電源變壓器原理電路圖

如果輸入輸出間必需絕緣時,可利用變壓器絕緣。利用二極管橋式整流器將已經降壓的AC電壓轉換成DC電壓,接著用電容器加以平滑,最終轉換成紋波較小的DC電壓。整流后的DC電壓是指AC的峰值電壓(AC×√2)減去二極管的正向電壓后的數值。當不必確保輸出穩定時,就可以將DC電壓作為輸出電壓。電壓的初期值取決于變壓器的匝數比,負載電流越增加,電壓越降低。必須確保輸出穩定時,使用穩壓器穩定電壓。此時,將變壓器二次側的電壓,設定成適合利用穩壓器轉換的電壓。例如最后設定12VDC,整流后的電壓為18VDC,就能抑制電壓損耗,不會因為工作而變低,但也不會因此變高。



采用變壓器方式使用如下圖所示:從左往右依次為變壓器、整流器、電解電容。



雖然是轉換ACAC的變壓器,但AC的頻率為50/60Hz,因此必須使用低頻變壓器。設計ACDC電源模塊用變壓器,稱為電源變壓器或商用頻率用變壓器商用變壓器,請將變壓器的大?。w積)考慮成和電源模塊輸出功率量成正比。我們身邊最常見到的例子就是AC適配器,電流容量的越大,也越大越重。變壓器的基本構造是指被稱為Core的鐵芯和一次及二次的線圈所組成鐵芯一般以硅鋼片制造而成。



二極管橋式整流器是連接4個整流用二極管,并一體化封裝,除了照片示例外,還有SIPDIP的方形封裝。也可以使用4個整流二極管組裝成橋式二極管,二極管也有隨容許電流增大尺寸增大的傾向。電容器基本上使用電解電容所需電容值會因負載或可容許紋波而變化,但大致上約數百數千μF。電源輸出功率愈大,電容器的體積就會愈大。在產生一般電子電路電源模塊電壓的電路中,只有變壓器能處理高電壓,其他件選擇符合所制作DC電壓的額定值產品。
