交流電AC如何轉換成直流電DC?

2020-07-14

交流電和直流電是什么,有什么區別?

交流(AC)是指電流方向隨時間作周期性變化的為交流電,在一個周期內的運行平均值為零。通常波形為正弦波形交流電可以有效傳輸電力。但實際上還有應用其他的波形,例如三角形波、正方形波。生活中使用的市電就是具有正弦波形的交流電,拿家用的220V電來說,零線的電位是0V,火線因?yàn)闀r(shí)間不同分別對零線產生加減的相應電位,加的時候電流是一個方向,減的時候電流又是一個方面,這樣就形成了交替變換方向的電流,所以叫做交流電。直流DC方向會隨著時間發生改變,但是直流電沒有周期性變化。



如何把交流電轉化為直流電?

使用整流器、線性電源、開關電源或ACDC電源模塊等,整流器是一個整流裝置,簡單的說就是將交流(AC)轉化為直流(DC)的裝置。整流電路基本上是由變壓器、整流主電路以及濾波電容電路、穩壓電路等組成。變壓器是將交流電壓降至可用的交流電壓整流主電路通常是使用橋式整流電路把交流電變成直流電,濾波常用的是電容、電感濾波,將周期變化的電流變化幅度減小,穩壓通常使用的是三端穩壓器,將電壓穩定在固定的值,成為標準的直流。橋式整流電路有四只二極管按照一定的首尾連接順序組合而成,這種電路使用最多,因?yàn)樾首罡摺?/span>



交流變直流的四個過程:

AC-DC電源模塊220V交流變成低壓直流的四個過程分別為降壓整流濾波穩壓。將交流電變成直流電的過程叫做交流電的整流。整流電路是將工頻交流電轉換為脈動直流電。濾波電路將脈動直流中的交流成分濾除,減少交流成分,增加直流成分。穩壓電路采用負反饋技術,對整流后的直流電壓進一步進行穩定。



整流可分為半波整流、全波整流、橋式整流等幾種形式通常的整流裝置都是利用電子管和晶體二極管的單向?qū)щ姷男阅軄碚鞯?。例如用鍺、硅等半導體材料做成的整流器,已在許多方面得到廣泛應用。為了適應較高電壓的整流,可將許多單個整流器串聯在一起封在一塊絕緣材料中,稱之為硅堆。整流器可將交流負半周的波形除去,使交流變成脈動直流。因此通過整流后的輸出波形,只含有正弦波的正半周波形。



一個理想的整流器可視為一個開關,正半周的交流輸入時,就有電壓輸出,如同開關接通一樣。反之,如果負半周交流輸入,則無電壓輸出,也就相當于開關切斷一樣。所以當正半周的交流輸入,此開關的有效電阻為零。而在負半周的交流輸入時,有效電阻為無窮大。實際上整流器不可能這樣理想,但相差不遠。電子管整流器未導電時,其電阻極大,此時的電阻稱為逆向電阻。整流器導電時,其電阻很小,此時的電阻為順向(正向)電阻。無論任何情況,所有的整流器都只允許一個方向?qū)щ?/span>,此種特性稱為單向傳導或單向特性。



半波整流電路:

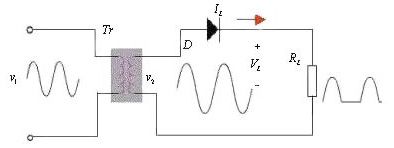

半波整流就是利用二極管的單向?qū)щ娦阅?,使?jīng)變壓器出來的電壓Vo只有半個周期可以到達負載,原理圖如下所示

 半波整流電路

全波整流電路:

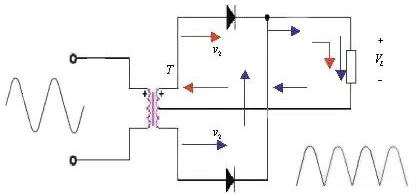

利用副邊有中心抽頭的變壓器和兩個二極管構成的全波整流電路,原理圖如下所示:正負半周都有電流流過負載,提高了整流效率。

 全波整流電路

橋式整流電路

單相橋式整流電路是最基本的將交流轉換為直流的電路,在分析整流電路工作原理時,整流電路中的二極管具有單向?qū)щ娦?。?dāng)正半周時,二極管D1D3導通,在負載電阻上得到正弦波的正半周。當負半周時,二極管D2、D4導通,在負載電阻上得到正弦波的負半周。在負載電阻上正、負半周經過合成,得到的是同一個方向的單向脈動電壓。原理圖如下所示

 單相橋式整流電路

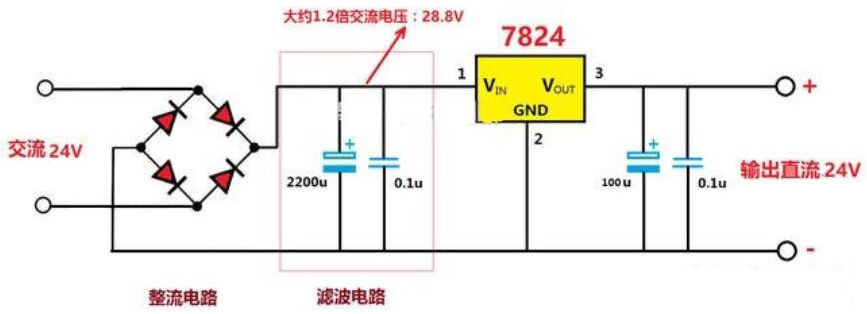

例如下面這種交流24V變成直流24V簡單的方法,就是使用橋式整流濾波穩壓后得到24V直流電。原理如下圖所示:

 橋式整流交流轉直流24V

交流電AC轉換成直流電DC的方案很多,例如交流電轉為固定的直流電,可以選用市面上的高能立方acdc電源模塊,或線性電源和開關電源。如果是僅僅把交流電轉為直流,可以買一些整流器。
